Ključ do izbire ploščate bakrene pletene žice ali okrogle bakrene pletene žice je ugotoviti, ali vaš scenarij uporabe bolj ceni kontaktno površino in strukturno stabilnost ali pa bolj ceni fleksibilnost pri upogibanju in priročnost ožičenja.

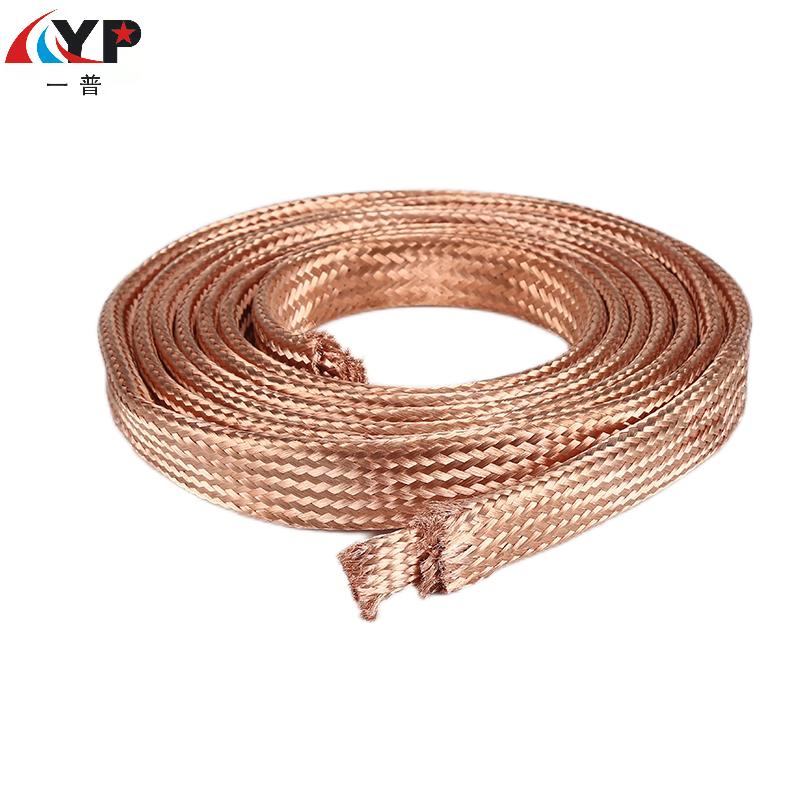

Ploščata bakrena pletena žica- primeren za fiksne povezave, visokotokovne in potresno odporne aplikacije
Če naletite na naslednje situacije, dajte prednost ravnim žicam:
- Povezani predmeti so ravne plošče, kot so izhodne linije transformatorja, zbiralke stikalne naprave in kontakti odklopnika. Ravna oblika se lahko popolnoma prilega, poveča kontaktno površino in zmanjša kontaktni upor.
- V opremi prihaja do tresljajev, na primer pri povezavi z motorji ali velikimi dizelskimi motorji. Njegova tkalna struktura lahko učinkovito ublaži vibracije in je bolj odporna na utrujenost kot enovijačne bakrene palice.
-Potreba po preprečevanju ohlapnosti: po rezanju ni enostavno raztresati, konci navojev pa med namestitvijo ne potrebujejo posebne obdelave, zaradi česar je delovanje bolj priročno.
- Prenos velikega toka: V scenarijih z velikim tokom (kot je na stotine ali celo tisoče amperov) imajo ploščate žice večjo površino za odvajanje toplote in imajo običajno boljšo tokovno nosilnost kot krožne žice z enakim prečnim prerezom.

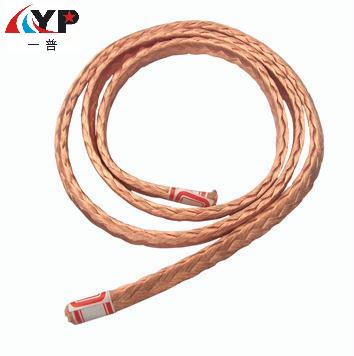

Okrogla bakrena pletena žica- primeren za fleksibilno ožičenje, gibljive povezave in ozke prostore
Če so izpolnjene naslednje značilnosti, so krožne črte primernejša izbira:
- Prostor za ožičenje je ozek in zavit, na primer v kotih električnih omaric in potreba po namestitvi vodov. Sukana struktura okroglih žic je izjemno mehka in ima zelo majhen upogibni radij.
- Komponente za povezovanje zahtevajo gibanje, kot so kabli ogljikovih ščetk za motorje in aktivni spoji za robote. Zaradi fleksibilnosti krožnih žic so manj nagnjene k zlomu med ponavljajočim se upogibanjem.
-Namestitvena pot ni fiksna: če je treba položaj povezave prilagoditi na mestu, je okroglo žico lažje ročno upogniti in oblikovati.
-Univerzalne zahteve za ožičenje: kot univerzalna gibljiva žica povezuje različne običajne električne komponente.
Povzetek:
1. korak: Poglejte obliko priključnega terminala
-Če gre za ploščat priključek (kot je zbiralka, bakrena zbiralka) → izberite ploščato žico.
-Če gre za krožni priključek (kot je sponka ali vijak), se lahko uporabita oba, vendar so krožne žice bolj prilagodljive, ploščate žice pa je treba stisniti s krožnimi konci.
2. korak: Preverite namestitveno pot in okolje
-Pot je fiksna, ravna ali le rahlo ukrivljena → izberite ravno črto.
-Pot je zapletena, zahteva več ovinkov ali poteka skozi ozke luknje → izberite krožno linijo.
